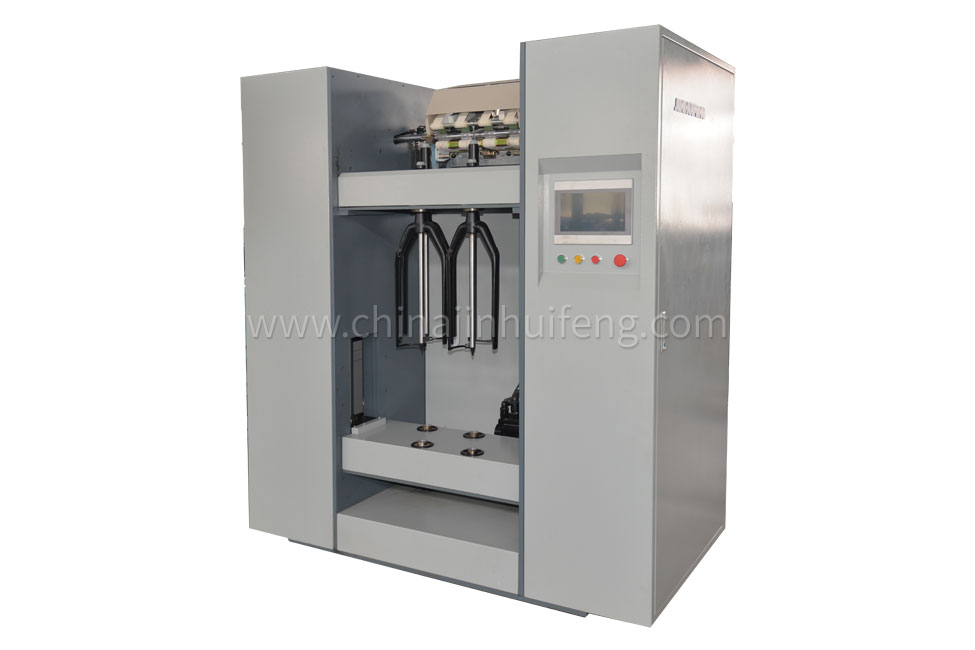

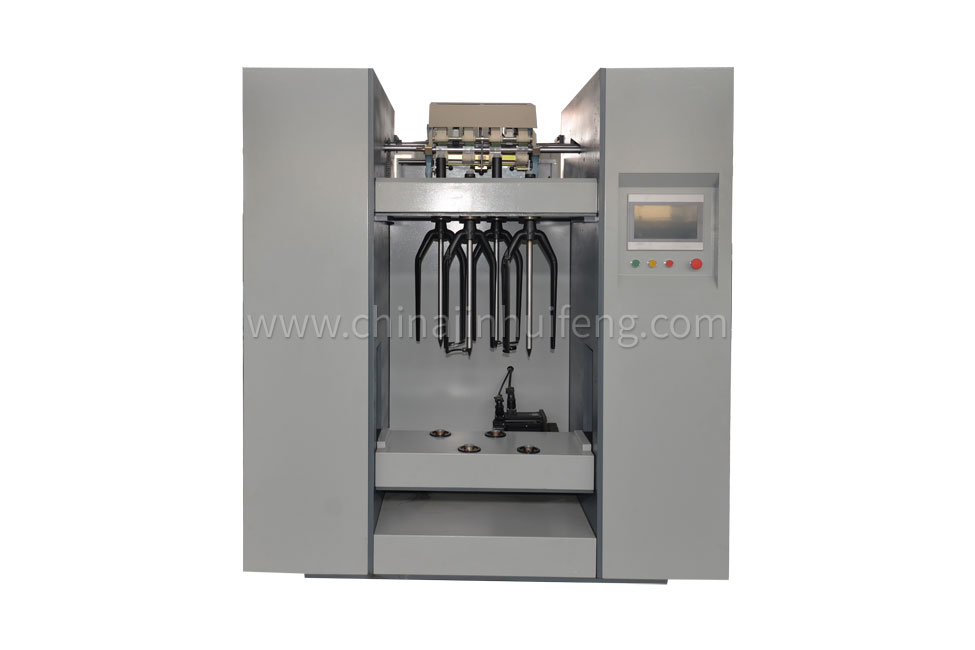

采用七伺服電機驅動，結構簡單，自動化程度高，設有斷電保護裝置，換向迅速靈敏，克服了常用結構換向時冒紗等弊病及實現羅拉全部單獨控制功能，是實用新型毛紡粗紗機。
采用七電機獨立傳動各運動單元，運用計算機、伺服技術有效組合的同步伺服控制系統，使各系統控制精度更高。
省心省力省人工：無需更換捻度牙和所有牽伸牙，減少了工藝、操作工的工作量。
適應紡紗品種更廣，除常規品種外，特別適于竹節紗等特殊紡紗工藝。
電腦觸摸屏簡單操作換批，省時省力，方便快捷。
擴大了總牽伸倍數范圍，解決了以前機型總牽伸倍數受限于總牽伸牙的弊端。
電氣控制采用總線控制，更好的提高了系統的穩定性。
七伺服同步控制，引進國外先進程序加以創新、升級，大大提高了多軸同步，提高紡紗質量。
體積小，占地面積少，操作調節簡單方便快捷，降低操作工人勞動強度。
主要參數及技術性能
|
參 數 |
JHFB1718 |
|
錠距Spindle gauge(mm) |
220 |
|
錠數Spindle number |
4 |
|
卷裝尺寸Package dimension(mm) |
φ150×400 |
|
筒管尺寸Bobbin dimension (mm) |
φ45×445 |
|
牽伸形式Drafting system |
四羅拉雙短皮圈牽伸 |
|
套伸倍數Drafing multiple |
2.00-30.00 |
|
捻度范圍捻/米) Twist range (T/M |
無級可調Continuously adjustable |
|
適紡纖維長度Length for fibre |
22 - 51mm(四羅拉 Four roller) |
|
適紡線密度(Tex) De nsity for yam |
200-1250 |
|
加壓形式Pressing form |
彈簧搖架加壓、氣動搖架加壓、板簧搖架加壓 |
|
下羅拉直徑Bottom roller digmeterimm |
Φ28.5,φ28.5,φ28.5,φ28.5 |
|
皮輥直徑Top roller diameter(mm) |
Φ28.8,φ28.8,φ25,φ28.8 |
|
清潔方式Cleaning device |
積極回旋式絨帶清潔 |
|
最高空轉錠速(轉/分)Max Mechanical speed(R/M) |
1600 |
|
傳動形式Transmission device |
七伺服電機傳動Seven frequency inverter motor |
|
控制方式Control type |
電腦自動控制Computerized Automatic control |
|
人機對話Man-machine interaction |
觸摸屏Touch screen |
|
卷繞傳動方式Winding transmission |
齒輪傳動Gear transmission |
|
錠翼傳動方式Flyer transmission |
齒輪傳動Gear transmission |
|
卷繞輸入動力軸Winding power shaft |
伺服電機直接驅動Frequency inversion direct driving |
|
成紗角度Yarn forming angle |
軟件控制，任意可調Software |
|
落紗三自動Three auto doffing |
軟件Software |
|
信號顯示Signal display |
車頭五燈界面顯示Five Lamps Indicated On Machine Headstock |
|
張力調節Tension adjustment |
軟件Software |
|
張力微調Tension fine adjustmenl |
軟件Software |
|
防細節Unevenness preventing |
軟件Software |
|
防冒紗Sliver faults preventing |
軟件Software |
|
卷繞密度調節Winding density adjustment |
軟件Software |
|
捻度變換Twist changing |
軟件Software |
|
喂入條筒直徑 Can diameter |
φ400,φ500 |
|
主電機功率 Main Motor power |
卷繞電機(Winding motor）1.5kw 錠翼電機flyer motor）1.5kw 一、二、三、四羅拉電機（One、Two,three and four roller motors）0.75kw 升降電機（lifting motor)0.75kw |
|
噪聲{ db(A)}Noise standard |
<85 |
|
外形尺寸4s(mm) Overall dimension |
1800×1000(2000) |
|
重量4s (t) Weight |
1.8 |
